[原]创建VMware vSphere 5 使用的共享磁盘 阴

linuxing , 12:28 , 网络服务 » 虚拟机 , 评论(2) , 引用(0) , 阅读(24214) , Via 本站原创 | |
    好久没写日志,实在事情太多。最近在测试一些集群的东西,用到VMware vSphere 5下的共享磁盘,特记录下来。VMware vSphere 5中创建虚拟机间使用的共享磁盘比ESX 3i 等旧版本简单很多了,完全在Client 端创建即可,不需像以往那样使用命令行操作,方便啊!(貌似5 都把以前需命令实现或修改配置的集成到客户端上了)

1.创建共享磁盘

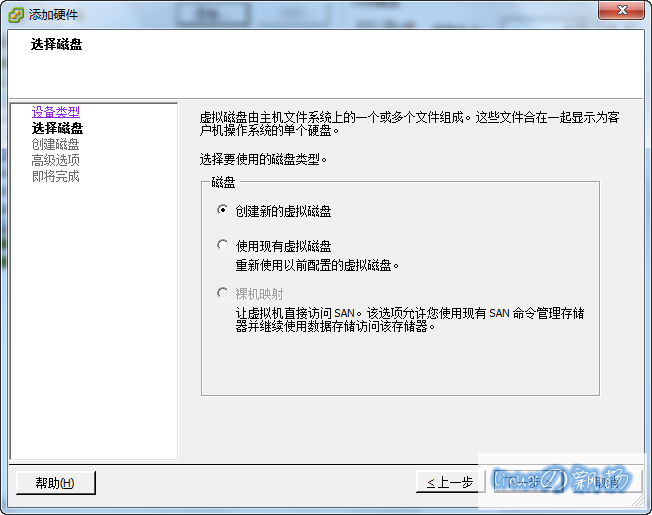

选择一台参与访问共享磁盘的虚拟机,编辑虚拟机配置,选择添加新硬件“硬盘”,创建新的虚拟硬盘:
点击在新窗口中浏览此图片

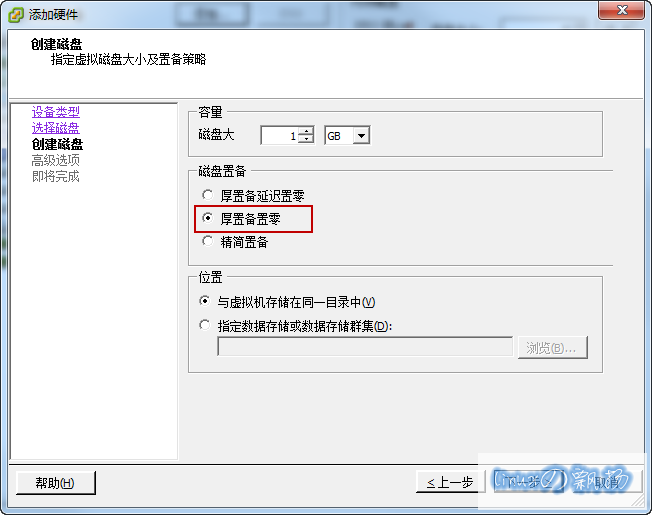

“磁盘置备”部分选择“厚置备置零”,具体参数含义,可见[原]VMware vSphere 中的“磁盘置备”选项
点击在新窗口中浏览此图片
(“位置”部分可以选择“与虚拟机存储在同一目录中,或者放在数据存储的一个公共位置,都可以的)

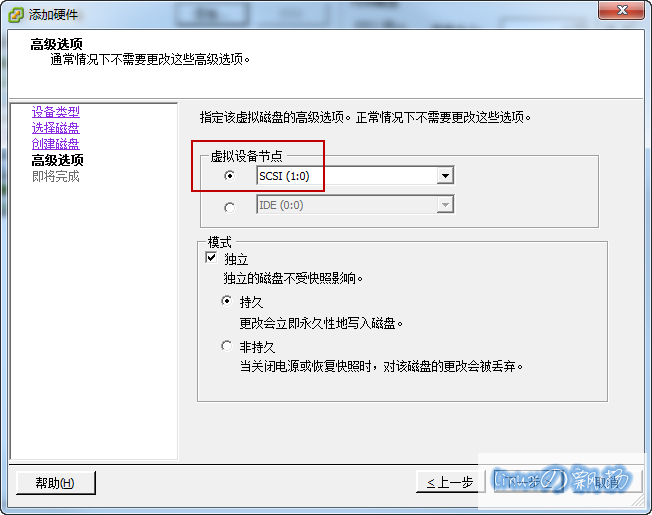

接下来的“虚拟设备节点”切记选择独立的SCSI 设备节点,若原来本地使用SCSI(0:0),那现在可以选SCSI(1:0),反正冒号前的数字不能与本地SCSI设备一样:
点击在新窗口中浏览此图片
(为了避免快照对各虚拟机的影响,建议“模式”选择“持久”方式)

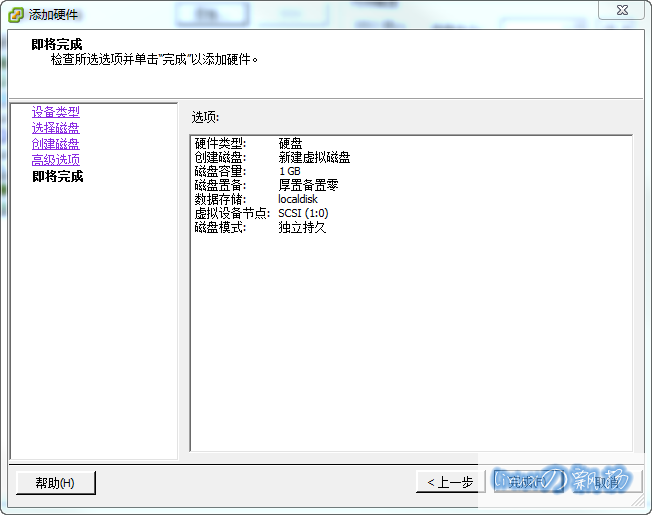

完成保存:
点击在新窗口中浏览此图片

2.修改新的SCSI控制器总线共享方式

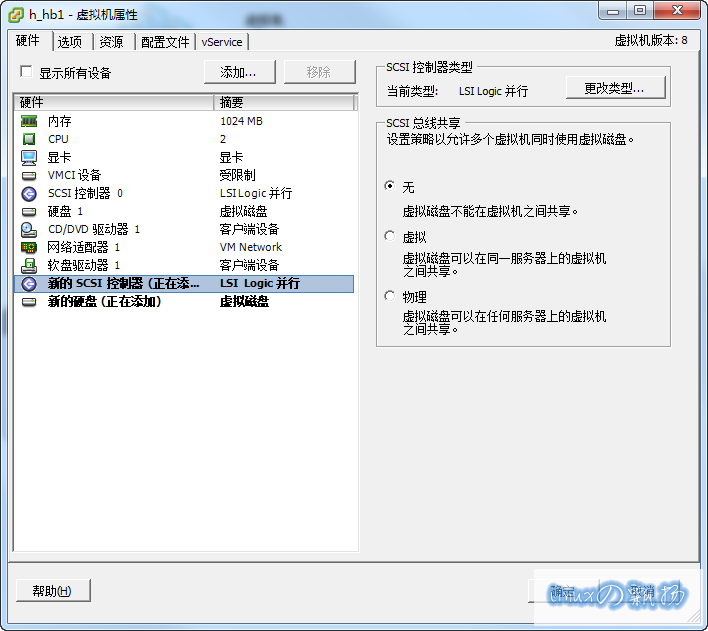

上述工作完成后,回到虚拟机设备界面,会看到除新的硬盘外,还有一个“新的SCSI控制器”:
点击在新窗口中浏览此图片

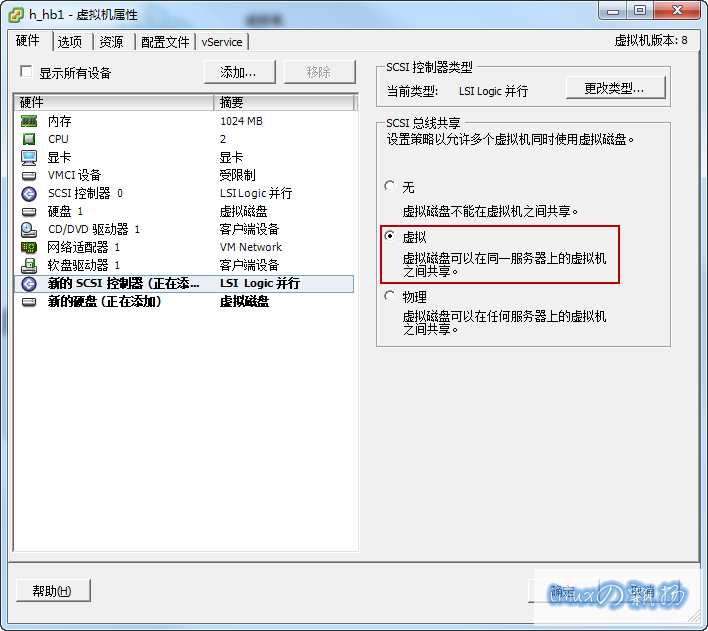

选择该设备后,在后边的配置项“SCSI 总线共享”部分,选择“虚拟”方式:
点击在新窗口中浏览此图片

接着,点击右下角“确认”按钮,这台虚拟机的共享磁盘配置即完成。

3.添加第二台虚拟机连接共享磁盘

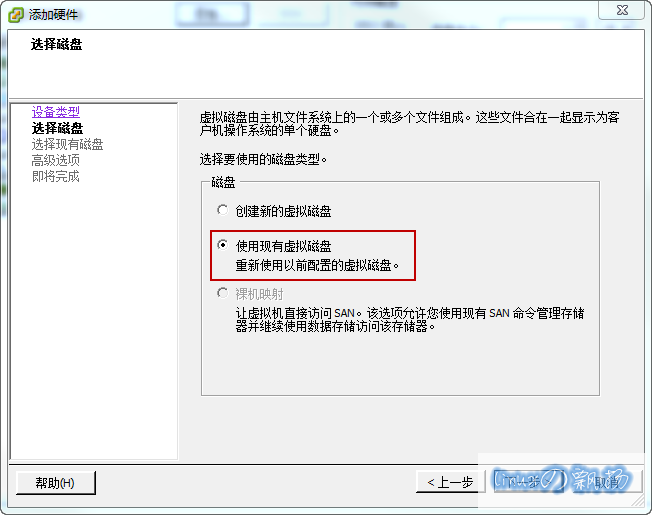

在第二台参与访问共享磁盘的虚拟机上,同样编辑添加新设备“硬盘”,但选择“使用现有虚拟磁盘”:
点击在新窗口中浏览此图片

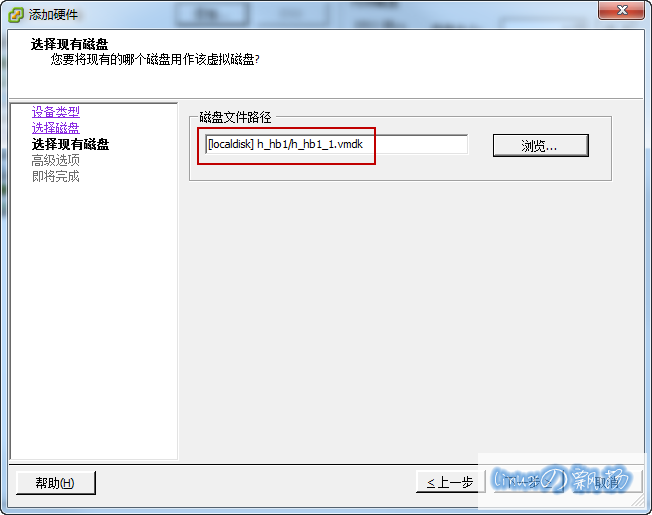

浏览上面创建的共享磁盘,并选上:
点击在新窗口中浏览此图片

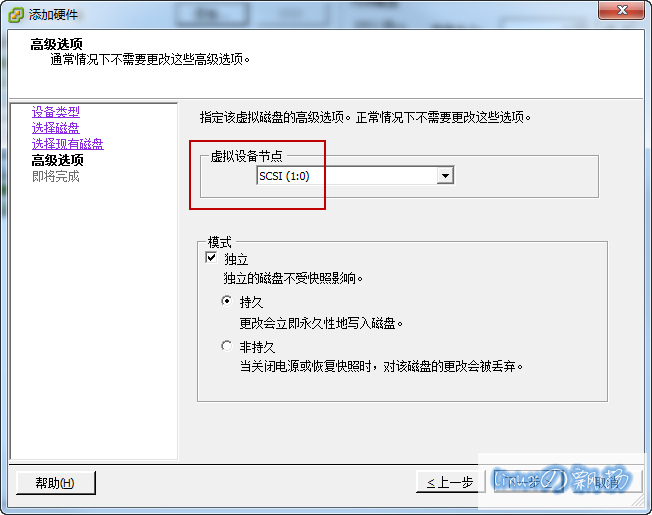

“虚拟设备节点”部分与第一台一样,选择一个独立的SCSI 节点:
点击在新窗口中浏览此图片

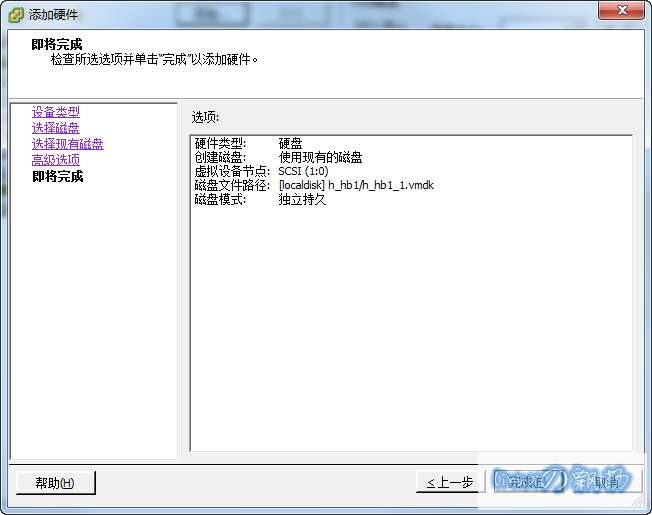

完成:
点击在新窗口中浏览此图片

回到“虚拟机属性”界面,修改“新的SCSI 控制器”参数为“虚拟”方式:
点击在新窗口中浏览此图片

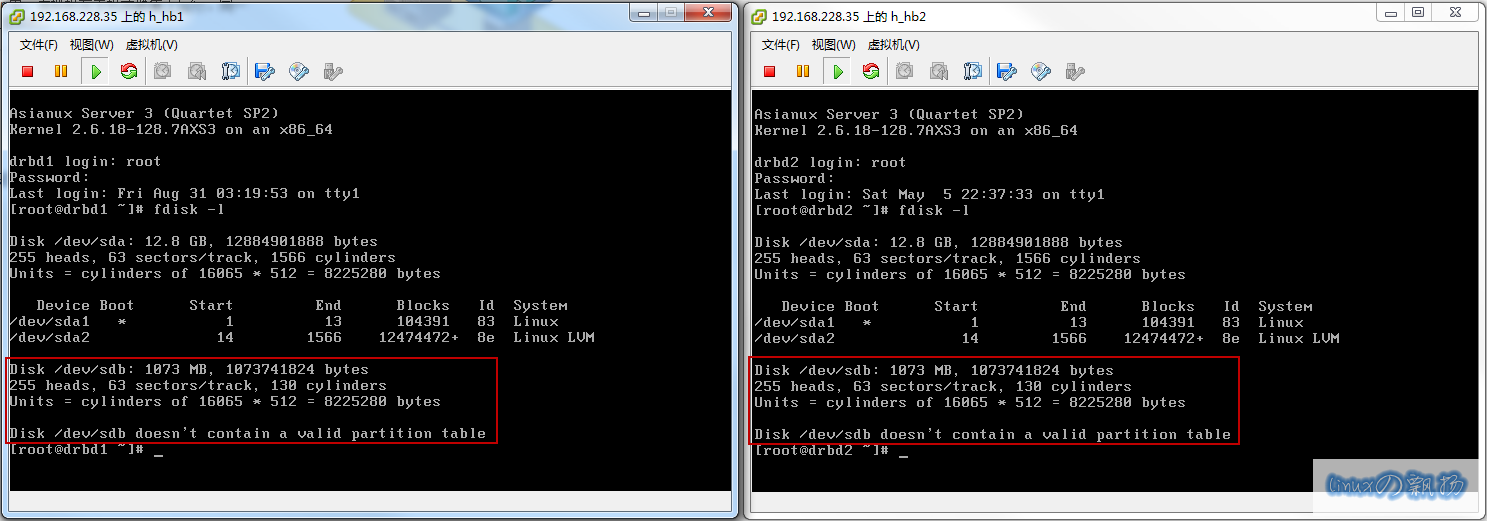

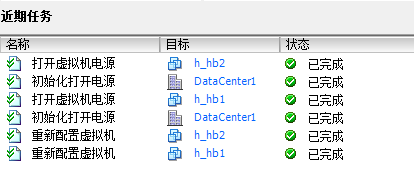

至此,两台虚拟机共享访问同一磁盘的配置已经完成。验证方式很简单,同时启动两台虚拟机,没有警告或报错,即说明共享磁盘创建正确。点击在新窗口中浏览此图片

最后,进入各虚拟机系统操作即可。
点击在新窗口中浏览此图片
