[原]测试OpenStack Icehouse Horizon(2) —— 创建网络 晴

linuxing , 11:23 , 网络服务 » OpenStack , 评论(0) , 引用(0) , 阅读(16378) , Via 本站原创 | |
    上文已经完成用户、项目的创建工作,接下来需要创建外部网络和项目中的私有网络、路由。

4.创建外部网络
每个云主机访问外部的网络,都需要连接到指定的外部网络上。这个外部网络只能由管理员创建。

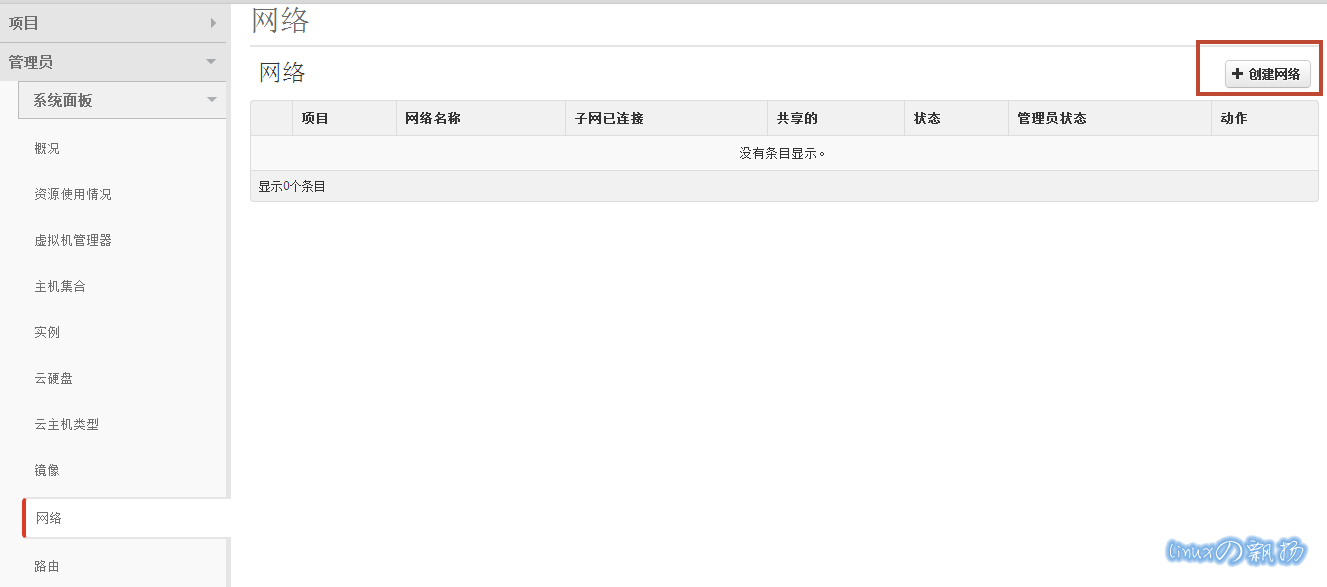

打开“管理员”——“系统面板”——“网络”,点击“创建网络”:
点击在新窗口中浏览此图片

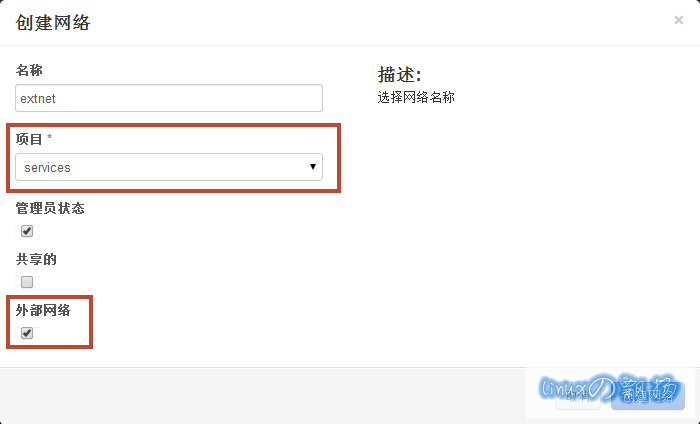

外部网络一般不属于特定的某个项目,可选择“services”表示为公共资源,并选中“外部网络”的选项框:
点击在新窗口中浏览此图片

这里创建了一个名为“extnet”的外部网络。
结果:
点击在新窗口中浏览此图片

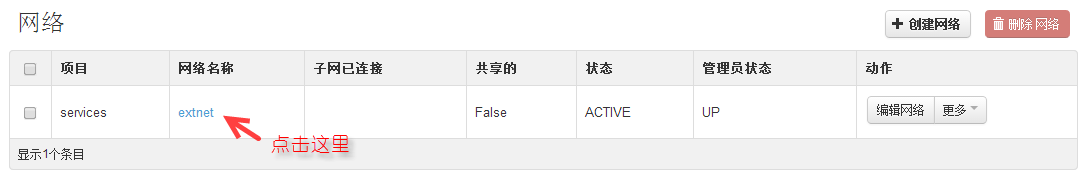

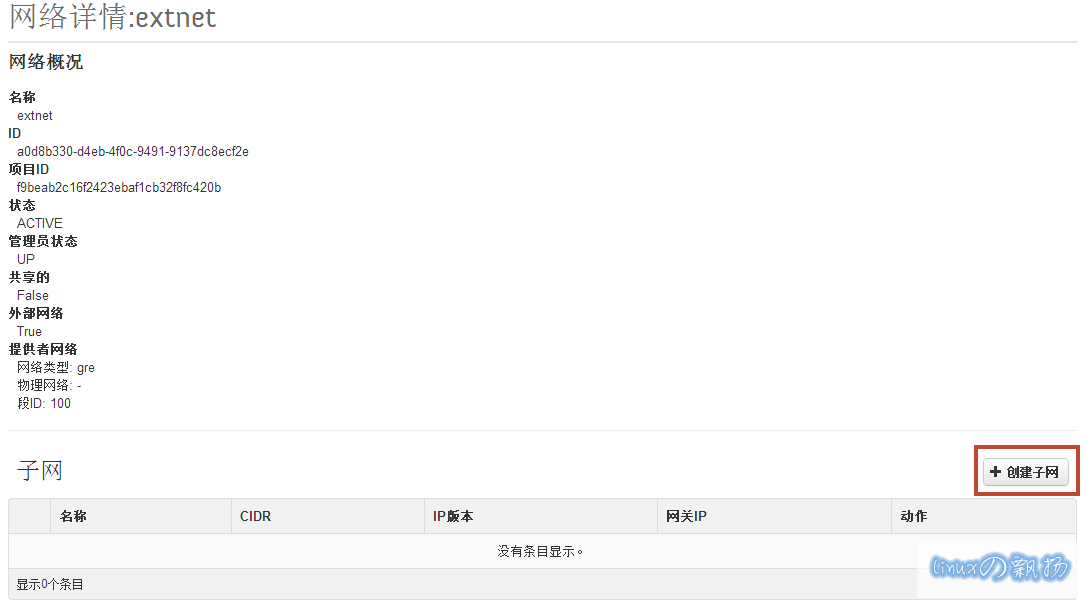

点击“网络名称”列下面的“extnet”链接,打开“网络详情:extnet”,点击“创建子网”:
点击在新窗口中浏览此图片

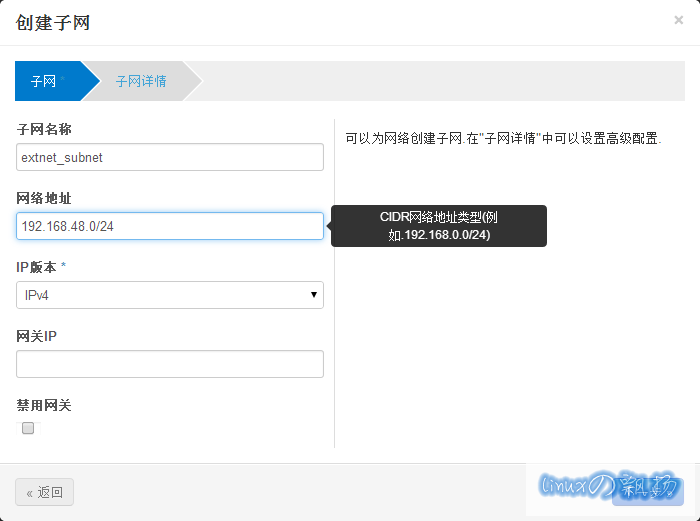

在弹出框输入相关信息:
点击在新窗口中浏览此图片
其中“网络地址”为外部网络连接的子网地址。

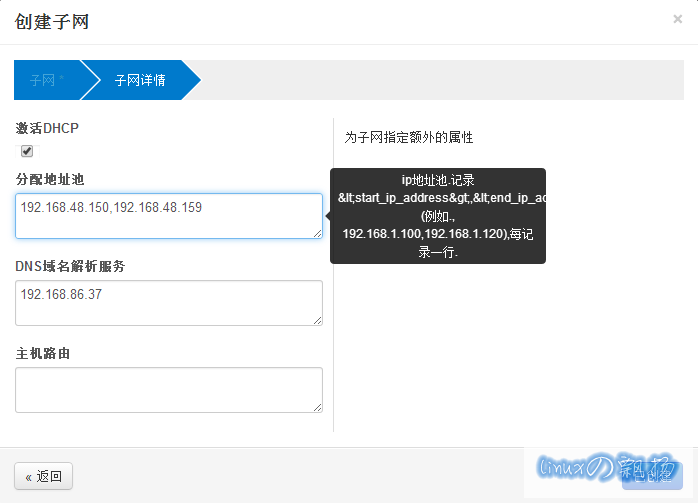

在“子网详情”Tab 页,分配地址池填入外部网络空闲的地址段(逗号间隔起始和终止地址):
点击在新窗口中浏览此图片
点击“已创建”完成:
点击在新窗口中浏览此图片

接下来的操作,就需要切换到demo 项目中进行了。

5.创建私有网络

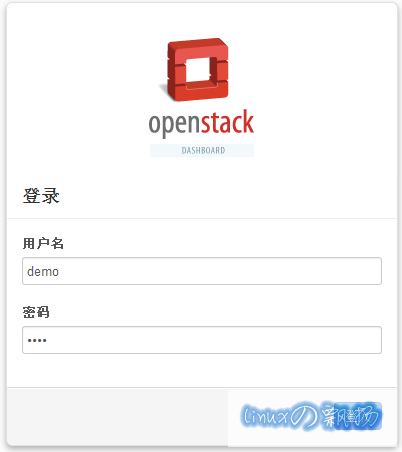

注销当前的admin 用户,以demo 用户重新登陆:
点击在新窗口中浏览此图片

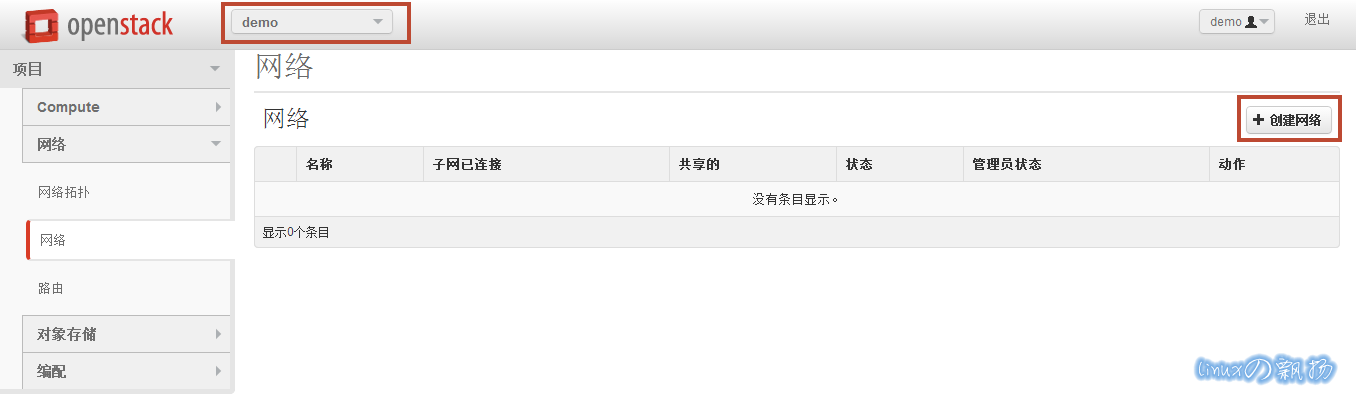

打开“项目”——“网络”——“网络”,点击“创建网络”:
点击在新窗口中浏览此图片

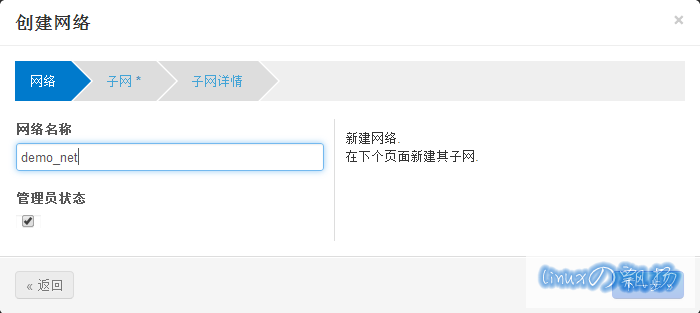

在弹出框输入相关的网络信息,私网命名为“demo_net”:
点击在新窗口中浏览此图片

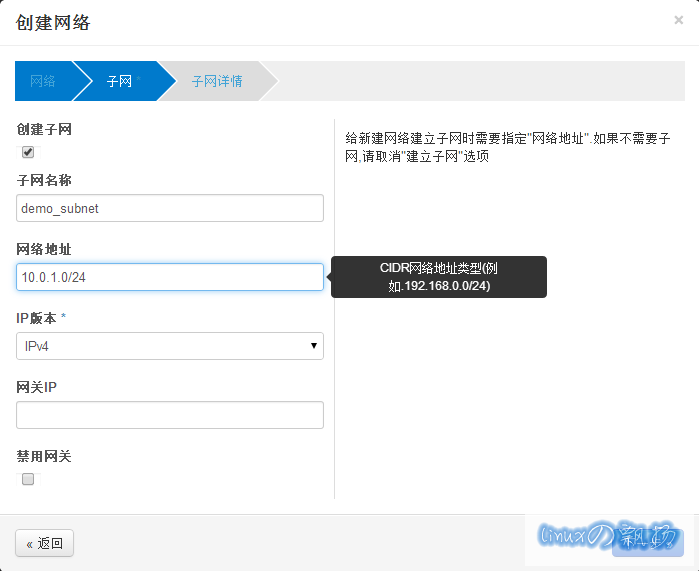

因为私网中每个项目的网络通常是隔离的,所以,子网信息中“网络地址”可任意定义一个网段(只要同一个项目中不重复即可):
点击在新窗口中浏览此图片
※注意:如果项目中的私网使用公用的路由,那么接入这个公共路由的私网网段就不能重复了,详细的介绍,请查看Neutron 网络原理部分的说明。

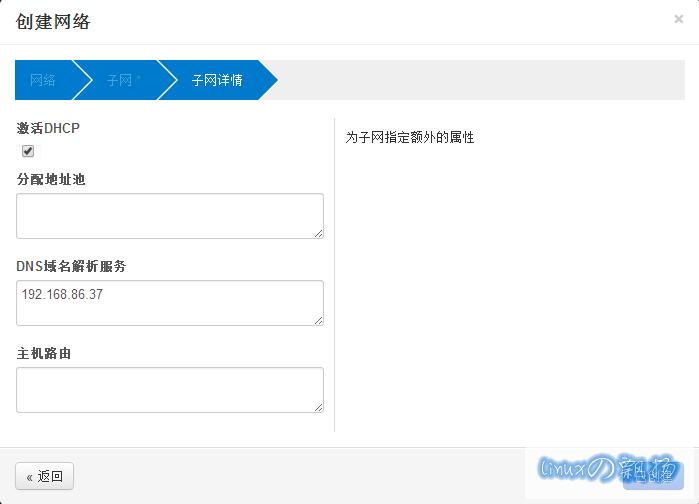

在“子网详情”部分,因为是私网网络,可以不用填写“分配地址池”,即按顺序全分配即可。“DNS 域名解析服务”中可以填写DNS 服务器的地址(内部或外部的都可以):
点击在新窗口中浏览此图片
(主机路由的配置暂时没使用,可以不填写)

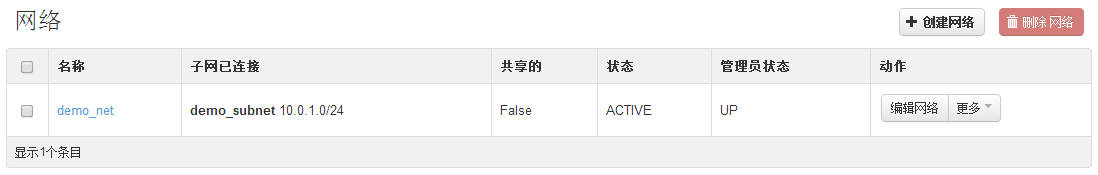

结果:
点击在新窗口中浏览此图片
私网网络连接到外部网络,需要经过路由。路由可以使用admin 创建的公共路由,或者每个项目自己本身的私有路由。

6.创建路由

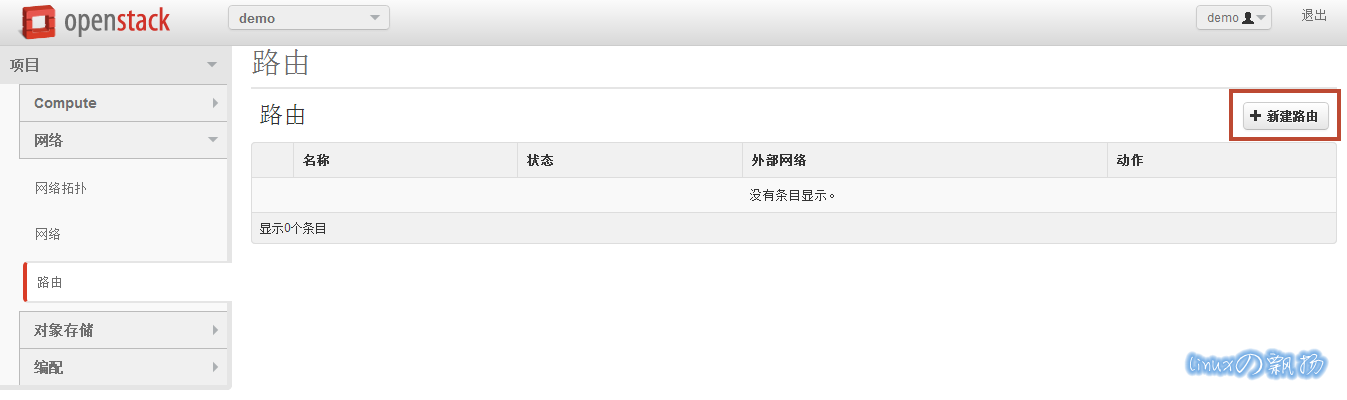

打开“项目”——“网络”——“路由”,点击“新建路由”:
点击在新窗口中浏览此图片

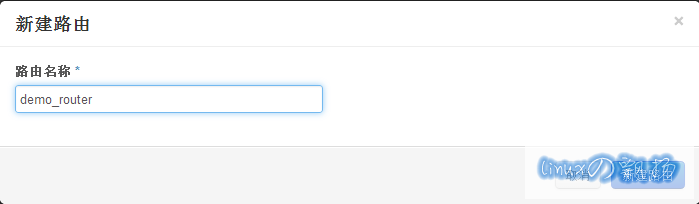

在弹出框,输入路由的名称:
点击在新窗口中浏览此图片

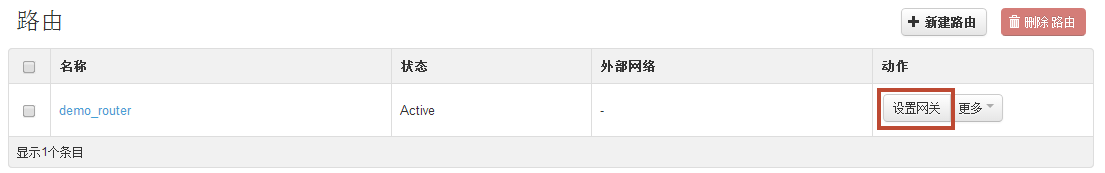

点击“demo_router”路由右边的“设置网关”:
点击在新窗口中浏览此图片

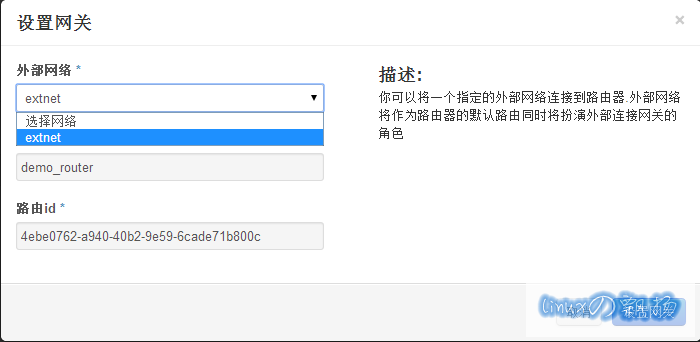

在“设置网关”弹出框中选择上面创建的外部网络“extnet”:
点击在新窗口中浏览此图片
点击“设置网关”按钮完成。

路由连接到外部网络完成,下一步需要把私网网络也接入到路由上。

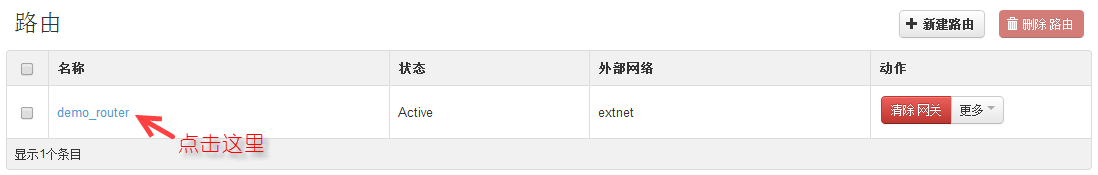

点击“路由”界面下的“demo_router”链接:
点击在新窗口中浏览此图片

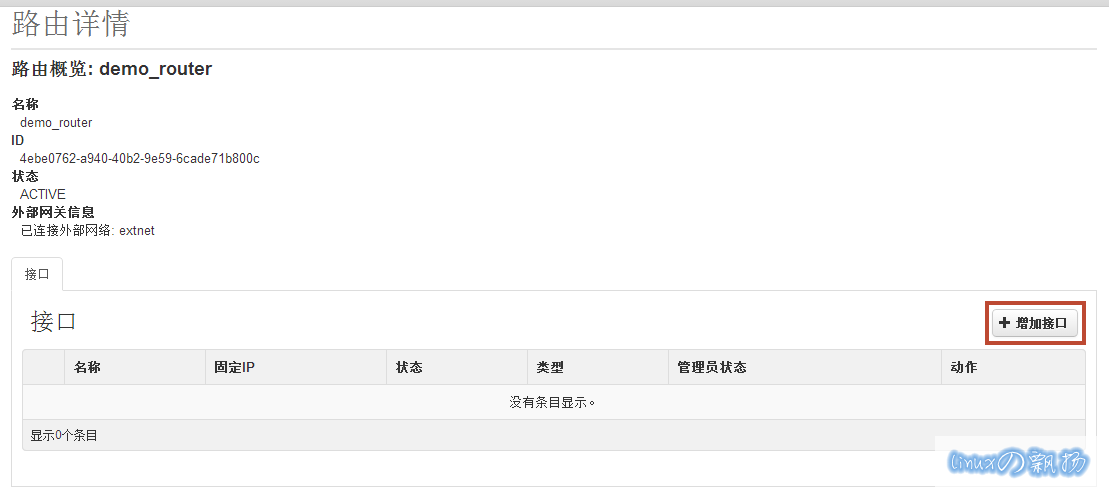

在“路由详情”页面,点击“增加接口”:
点击在新窗口中浏览此图片

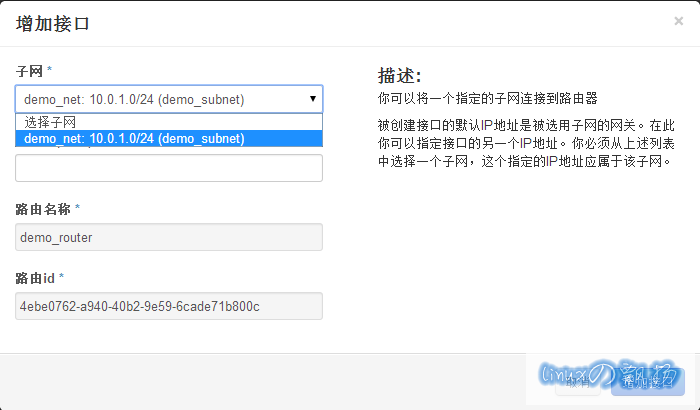

在“增加接口”弹出框的“子网”列表,选择私网网络“demo_net”:
点击在新窗口中浏览此图片
点击“增加接口”完成。

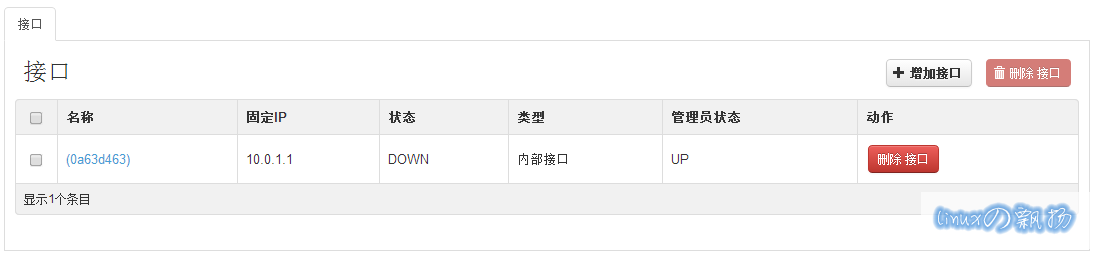

这样,就把私网网络插入到路由上:
点击在新窗口中浏览此图片
※注意:其中的状态“DOWN”不影响实际使用。

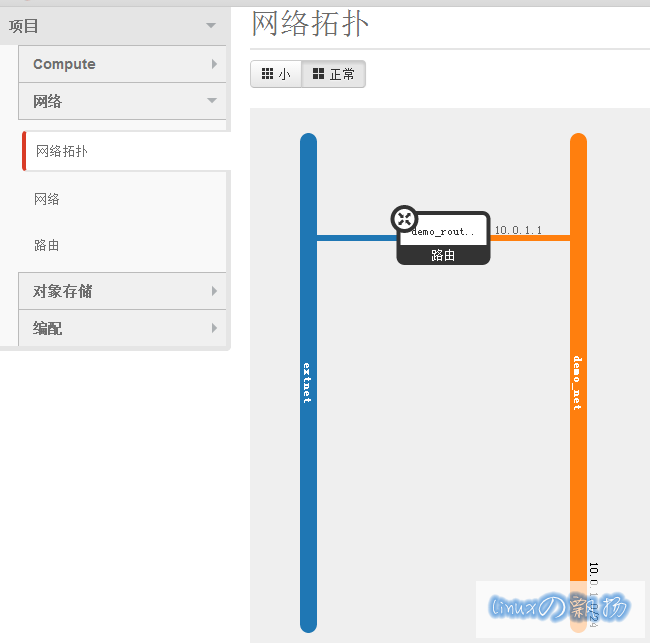

在“项目”——“网络”——“网络拓扑”中可以看到当前项目网络的拓扑结构图:
点击在新窗口中浏览此图片
网络部署完毕,就可以导入用于创建云主机的镜像。
